ЭККА "АЗС POS Master"

Конструктивные и функциональные особенности кассовых аппаратов:

  • обеспечивают регистрацию продаж НП и сопутствующих товаров;
  • управляют любыми бензиновыми и газовыми колонками;
  • управляют одновременно от 1 до 16 рабочими местами заправки автомобилей;
  • интерфейсные платы сопряжения располагаются внутри корпусов кассовых аппаратов;
  • имеют встроенный модем передачи фискальных отчетов и фискальных чеков на сервер налоговой службы, а также формируют контрольную ленту в электронном формате, позволяя распечатать на кассовом аппарате копию любого фискального отчета или фискального чека;
  • имеют 4-ти строчный индикатор оператора и удобную клавиатуру;
  • есть возможность подключения дополнительных опций:
    - функция работы с карточной системой (карты литровые, дисконтные и пр.);
    - функция передачи информации о продажах на сервер продавца;
  • подключение кассового аппарата к сети Интернет производится посредством проводного (Ethernet) или беспроводного подключения (Wi-Fi);
  • имеют внешние блоки питания;
  • конструкции кассовых аппаратов отличаются размерами, клавиатурами, индикаторами клиентов и операторов, расположением интерфейсных плат сопряжения

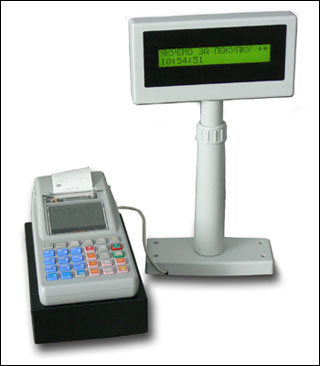

ЭККА "АЗС POS Mini"

Конструктивные и функциональные особенности кассовых аппаратов:

  • обеспечивают регистрацию продаж НП и сопутствующих товаров;
  • управляют любыми бензиновыми и газовыми колонками; интерфейсные платы сопряжения располагаются вне корпусов кассовых аппаратов;
  • управляют одновременно от 1 до 16 рабочими местами заправки автомобилей;
  • имеют встроенный модем передачи фискальных отчетов и фискальных чеков на сервер налоговой службы, а также формируют контрольную ленту в электронном формате, позволяя распечатать на кассовом аппарате копию любого фискального отчета или фискального чека;
  • имеют 5-ти строчный индикатор оператора и удобную клавиатуру;
  • есть возможность подключения дополнительных опций:
    - функция работы с карточной системой (карты литровые, дисконтные и пр.);
    - функция передачи информации о продажах на сервер продавца;
  • подключение кассового аппарата к сети Интернет производится посредством проводного (Ethernet) или беспроводного подключения (Wi-Fi);
  • имеют внешние блоки питания;
  • конструкции кассовых аппаратов отличаются размерами, клавиатурами, индикаторами клиентов и операторов, расположением интерфейсных плат сопряжения

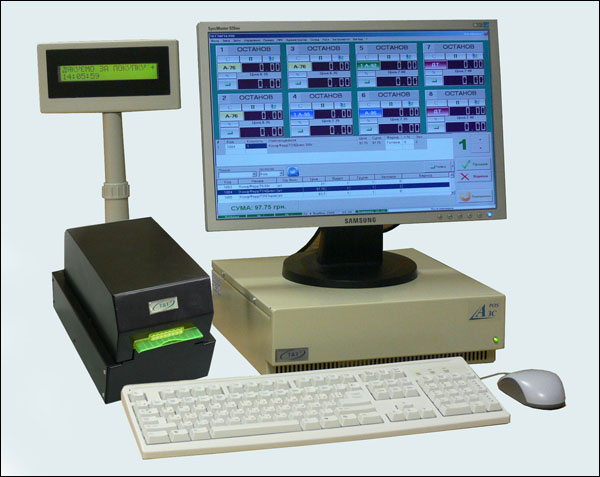

ЭККА T&T POS.21

Специализированные электронные контрольно-кассовые аппараты "Т&T POS.21"
не имеют аналогов в Украине по широте функциональных возможностей,
просты и удобны в эксплуатации, обладают высокой надежностью и благодаря опционности
являются самыми дешевыми ЭККА в ряду подобных аппаратов.

НАЗНАЧЕНИЕ

  • Отпуск нефтепродуктов и сопутствующих товаров (услуг) за наличный и безналичный расчет (по ведомостям, по электронным картам и пр.) с автоматической печатью фискального чека.
  • Дистанционное управление топливораздаточными колонками по фирменному протоколу обмена зарубежных производителей топливораздаточных колонок (ТРК): Wayne Dresser, Gilbarco, Tokheim, Adast, MM Petro (ZAP), Tatsuno Benc, Nuovo Pignone,Славутич, Шельф, Salzkotten, Shlumberger, Wayne Meksan, EnE, Астрон, Safe и др. или по импульсному интерфейсу.
  • Комплексный учет движения нефтепродуктов и сопутствующих товаров на АЗС с автоматическим формированием отчетов различных видов.

Базовая конфигурация:

  • Системный блок со встроенным термопринтером чеков и фискальным модулем, лицензионная OS Windows XP PRO, монитор Samsung 17'', клавиатура , манипулятор "мышь", дисплей покупателя, контроллер управления ТРК, сетевой фильтр, денежный ящик.

Скоростная печать.

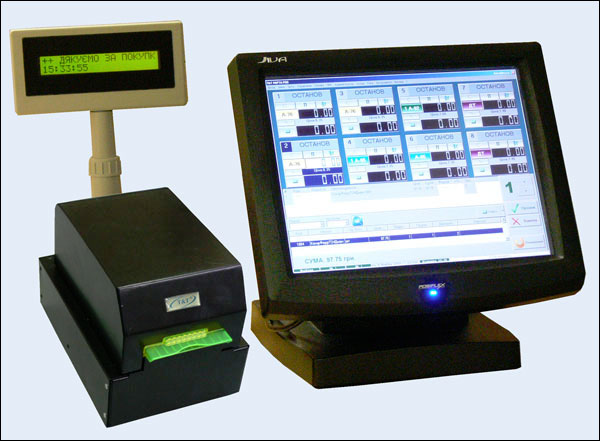

Базовая конфигурация:

  • Системный блок на основе Touchscreen c термопринтером чеков и фискальным модулем,
    OS Windows XP PRO, дисплей покупателя, контроллер управления ТРК, сетевой фильтр, денежный ящик.

Скоростная печать.

Все ЭККА поставляются с предустановленным программным обеспечением Фронт-офис
"НафтаПОС" (перейдите по ссылке для просмотра возможностей Фронт-офис "НафтаПОС").

Дополнительно-подключаемые устройства:

  • Системы измерения уровня и параметров нефтепродуктов в резервуарах: Gilbarco Veeder Root, cистема измерительная "Струна", другие для автоматического измерения параметров нефтепродуктов.
  • Контроллеры управления ТРК и преобразователи интерфейсов ТРК.
  • Терминалы для безналичных расчетов по электронным картам.
  • Считыватели смарт-карт для систем лояльности.
  • Модем для автоматической передачи данных на удаленный компьютер.
  • Сканер штрих-кодов для продажи сопутствующих товаров.
  • Источник бесперебойного питания для гарантированного питания кассового аппарата и блока электроники ТРК.
  • Принтер отчетов.
  • Денежный ящик.

Функциональные возможности базовой версии

Функции системного кассового аппарата:
  • Формирование и хранение базы данных нефтепродуктов и сопутствующих товаров (услуг).
  • Защита базы данных от несанкционированного доступа с трехуровневым доступом к информации и настройкам.
  • Гибкая настройка конфигурации программного обеспечения.
  • Автоматическое вычисление сдачи клиенту.
  • Печать фискального кассового чека при отпуске нефтепродуктов и сопутствующих товаров (услуг) с ведением учета по различным их видам.
  • Отпуск нефтепродуктов по различным формам оплаты: за наличные деньги, по кредитным картам, талонам, ведомостям и др.
  • Печать чека возврата денежных средств из кассы и чека перелива топлива.
  • Формирование и печать Х- и Z-отчетов при закрытии смены.
  • Продажа товаров и услуг с поддержкой сканера штрих-кодов и ведение складского учета.
  • Ведение общего протокола событий за весь период работы.

Функции управления ТРК:

  • Автоматизированный отпуск нефтепродуктов в режиме предварительной оплаты в литрах и гривнях, за целое число гривен и в режиме "до полного бака".
  • Одновременное управление 32 заправочными кранами по импульсному интерфейсу или 32 сторонами ТРК по протоколу обмена.
  • Включение и блокировка любого заправочного пункта, а также экстренная блокировка всех ТРК одновременно.
  • Визуальный контроль текущего состояния ТРК и процесса выдачи топлива на всех заправочных местах.

Функции по учету движения нефтепродуктов:

  • Автоматизированный учет движения нефтепродуктов и ведение базы данных по приему и реализации в единицах объема по различным видам топлива, резервуарам, колонкам, различным формам оплаты с вычислением излишков (недостачи).
  • Вычисление расчетного остатка нефтепродуктов в резервуарах с выдачей предупредительного сообщения оператору при достижении критического уровня.
  • Формирование и печать отчетов по реализации нефтепродуктов на встроенном принтере.

Дополнительные опции

Мониторинг резервуаров с использованием системы измерительной "Струна":
  • Ведение единой базы данных, формирование отчетов о движении нефтепродуктов в единицах объема и массы.
  • Отображение информации о параметрах нефтепродуктов в резервуарах (уровень, температура, плотность, объем и масса) на мониторе оператора в реальном времени.
  • Прием нефтепродуктов с формированием акта приемки.
  • Отслеживание утечек нефтепродуктов из резервуаров, несанкционированного их приема или отпуска.
  • Выдача предупредительных сообщений оператору о достижении максимального и минимального уровней нефтепродуктов в резервуарах.

Связь с удаленным офисом:

  • Передача данных по модему на удаленный компьютер в автоматическом режиме с планированием сеансов связи или в ручном режиме.
  • Фоновый режим передачи данных без ограничения работы оператора.
  • Первичная обработка данных с возможностью экспорта в программы управления предприятием или бухгалтерские программы, в частности, экспорт данных о работе АЗС в стандартные формы "1С:Бухгалтерия".
  • Формирование стандартных (или составленных по желанию Заказчика) сменных отчетов и протоколов событий.

Cистема дисконтных скидок:

  • Реализация и учет нефтепродуктов с произвольно задаваемыми процентными скидками при любой форме оплаты.

Системы безналичных расчетов:

  • Поддержка работы платежных терминалов различных систем безналичных расчетов: Petrol+,VISA, MASTERCARD, НСМЭП.

Основные технические данные по функции
управления отпуском и учетом нефтепродукто
в

  • ЭККА обеспечивает управление топливно-раздаточными колонками (ТРК) всех типов
    с электрическими и механическими отсчетными устройствами и номинальной скоростью
    отпуска топлива 40; 50; 100, 160 литров за минуту.
  • ЭККА обеспечивает управление всеми типами электромеханических ТРК, электронными, которые подключаются по схеме электромеханических, а также электронными ТРК по интерфейсу RS-485 (MM Petro (ZAP), Adast, Славутич, НАРА, Wayne Dresser, Wayne Meksan, Shlumberger, Tokheim, Quantium, Tatsuno Benc, Gilbarco, Nuovo Pignone, Tankanlagen Salzkotten, EnE, Астрон, Safe, Шельф и другими).
  • ЭККА работает в составе с контроллером управления электронными ТРК КУЭ"T&T"
    ТУ В 25287770.010 98 (вставлен в ЭККА) и контроллером управления электромеханическими
    ТРК КУ"T&T" ТУ В 25287770.010 98 (внешний).
Максимально допустимое количество кранов электромеханических топливно-раздаточных колонок (ТРК), управляемых аппаратом 32
Максимально допустимое количество кранов электромеханических и электронных ТРК, через которые может осуществляться одновременный отпуск горючего 16
Максимально допустимое количество электронных ТРК 32
Минимальная разовая доза нефтепродуктов (НП) в литрах, отпускаемая по предоплате 2
Максимальная отпускаемая разовая доза НП в литрах 9999
Дискретность отпуска НП в литрах от 0,01 до 1,00 или *
Количество обслуживаемых резервуаров с НП 16
Объем обслуживаемых резервуаров с НП, в литрах 999999,99
Количество видов программируемых НП 16
Количество видов режимов управления отпуском НП 3
Количество видов чеков, что выдаются аппаратом 3
Могут быть установлены другие значения дискретности по желанию заказчика.

Основные технические данные по функции отпуска сопутствующих товаров (услуг)

Количество отделов, не меньше 16
Количество кассиров (операторов) 8
Количество групп товаров (услуг) по налогообложению (в том числе с отрицательным итогом) 6
Количество разрядов сумм, которые выводятся и цен, которые программируются 9
Количество разрядов сумм, которые отображаются 10
Максимальное количество описаний товаров 10 000
Количество символов в наименованиях товаров от 3 и выше

ЭККА выполняет такие кассовые операции:

  • Регистрация оплаты наличными;
  • Регистрация оплаты в кредит;
  • Регистрация оплаты платежным чеком;
  • Регистрация оплаты по ведомости;
  • Регистрация оплаты платежной карточкой;
  • Регистрация оплаты по акту;
  • Регистрация оплаты по накладной;
  • Умножение цены на количество товара (услуги);
  • Учет денежных сумм;
  • Вычисление процентной наценки или скидки;
  • Раздельный учет данных по товарам (услугам);
  • Служебное внесение денег;
  • Служебная выдача денег;
  • Аннулирование операции до закрытия кассового чека;
  • Исправление ошибки кассира (оператора) до вывода информации на печать;
  • Формирование расходного чека;
  • Вычисление промежуточных и общих итогов;
  • Расчет сдачи.

Технические характеристики

Электропитание ЭККА осуществляется от однофазной сети переменного тока напряжением 220 В(+10/-15)% частотой (50 ± 1) Гц с заземленной нейтралью.
Потребляемая мощность ЭККА - не больше 200 Вт.
Средний срок службы ЭККА - 7 лет.
Скорость печати чековой (контрольной) ленты для ЭККА T&T POS.10 - 3,5 строки за секунду.
Скорость печати чековой (контрольной) ленты для ЭККА T&T POS.21 - 20 строчек в секунду.
ЭККА должен работать при воздействии факторов внешней среды:
  • от +5 0С до +35 0С,
  • относительной влажности до 80% при температуре 25 0С,
  • атмосферном давлении от 84 до 107 кПа (от 630 до 800 мм.рт.ст.);
  • при вибрации основы, на которой он установлен, с амплитудой 0,15мм и частотой до 35Гц.
К ЭККА возможно подключение:
  • считыватель штрих-кода (интерфейс RS-232);
  • считыватель платежных карточек (интерфейс RS-232);
  • персональный компьютер (интерфейс RS-232, Ethernet);
  • модем (интерфейс RS-232);
  • система измерения уровня нефтепродуктов в резервуарах (интерфейс RS-232 или RS-485);
  • ТРК (интерфейс RS-485);
  • контроллер управления ТРК (RS-485);
  • денежный ящик;
  • принтер отчетов (LPT-порт, USB-порт).

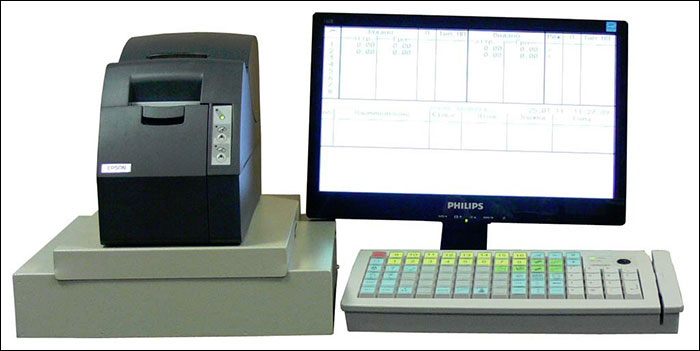

ЭККА AKM POS.02


Электронный контрольно-кассовый аппарат AKM POS.02 (в дальнейшем - ЭККА) представляет собой современный высоконадежный многофункциональный электронный контрольно-кассовый аппарат, который обеспечивает управление технологическим оборудованием АЗС и обеспечивает управление разнообразными современными электронными модульными ТРК западного производства, удельный вес которых на АЗС в Украине постоянно возрастает.

AKM POS.02
 обеспечивает отпуск нефтепродуктов и сопутствующих товаров по разным формам оплаты (за наличный расчет, по ведомостям, по актам), контроль отпуска нефтепродуктов любой ТРК, проведение приходных и расходных операций, формирование и печать разнообразных отчетных документов и т.п. При условии подключения к ЭККА терминалов систем безналичных расчетов, обеспечивает отпуск нефтепродуктов и сопутствующих товаров по электронным карточкам.

Печать фискального чека и дебитование электронных карточек проводится в едином технологическом цикле с отпуском нефтепродуктов, который отвечает современным требованиям к работе специализированных электронных контрольно-кассовых аппаратов для розничной торговли нефтепродуктами.

AKM POS.02 позволяет настраиваться на конфигурацию технологического оборудования АЗС
в зависимости от состава ее технических средств (число ТРК, их характеристики, объем и количество резервуаров, другого оборудования), организацию его работы и учитывать другие требования конкретного заказчика.

AKM POS.02 имеет возможности для подключения разнообразных терминальных устройств - систем измерения параметров нефтепродуктов в резервуарах, сканеров штрих-кодов, модема для передачи отчетной информации в офис фирмы и т.п. ЭККА ведет полный архив событий и действий операторов на АЗС, разрешает передавать эти данные в компьютер владельца АЗС для проведения разнообразного организационного и маркетингового анализа деятельности АЗС, а также для использования в системах бухгалтерского учета. ЭККА обеспечивает экспорт данных о работе АЗС в стандартные формы "1С: Бухгалтерия".

Широкие функциональные возможности ЭККА разрешают обеспечить на высоком уровне реализацию и учет нефтепродуктов и сопутствующих товаров на АЗС.

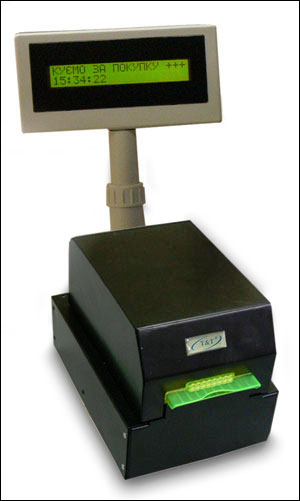

Фискальный принтер POS.21 для АЗС

Фискальный принтер для АЗС POS.21 сертифицирован в Украине
в составе специализированного ЭККА "T&T POS.21".

Фискальный принтер для АЗС POS.21 включает 3 составные части:

  1. Фискальный модуль для АЗС - основная часть системы, отвечает за регистрацию фискальных данных и  печать фискальных чеков через принтер, выдачу сигналов управления топливораздаточными колонками ТРК через присоединенный контроллер управления, хранение всей информации о произведенных продажах в энергонезависимой фискальной памяти. Располагается вместе с контроллером управления ТРК в поддон принтера чеков
    EPSON TM-T260F.
  2. Контроллер управления топливораздаточными колонками (ТРК) - отвечает за управление подключаемыми ТРК по фирменным протоколам обмена. Поддерживает протоколы обмена всех популярных в Украине ТРК (Wayne Dresser, Nuovo Pignone, Tatsuno Benc, Adast, Gilbarco, Славутич, MM Petro, Tokheim, Шельф, другие).
  3. Принтер чеков CUSTOM VKP80II - используется для печати фискальных чеков о продажах и отчетов о деятельности АЗС. В едином корпусе с принтером размещаются плата фискального модуля и плата контроллера ТРК, корпус опломбируется во время использования.

К фискальному принтеру POS.21 подключаются следующие устройства:

  • Компьютер системы управления для АЗС
  • Топливораздаточные колонки ТРК (или соответствующие преобразователи интерфейсов для ТРК)
  • Индикатор клиента
  • Денежный ящик

    В фискальном принтере POS.21 учтена возможность организации нескольких рабочих мест операторов на АЗС, когда от нескольких систем управления необходимо обеспечить одновременное управление одними и теми же ТРК. Этот вопрос решен в алгоритме работы контроллера управления ТРК.

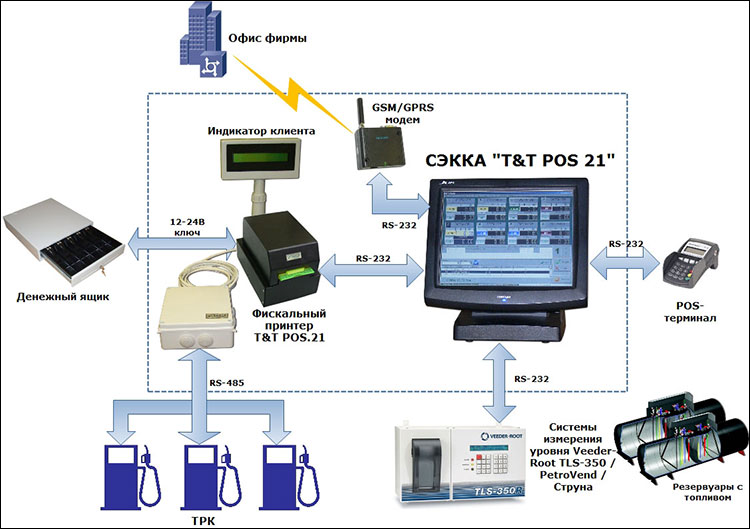

Структура системы управления для АЗС на базе фискального принтера POS.21

Фискальный принтер POS.21 в составе специализированного ЭККА "T&T POS.21"
установлен и работает на ряде крупнейших сетей АЗС Украины.
